产品详情
DWDM
DWDM
产品详情

一、产品简介:

    密集波分复用器(DWDM)利用薄膜滤波和专业设计非金属微光学耦合封装技术,ITU通道间100/200 GHz时实现光的分插复用广泛应用于光网络的升级和扩展,新综合业务等

二、主要特点

            ·低损耗高隔离
            ·低偏振
            ·优良的可靠性

三、产品应用

           · 密集波分系统

           · 光分插复用系统
           · CATV系统

           ·波长路由

          ·光纤放大器

四、性能规格

Parameters 参数

Unit

单位

Specification   性能规格

Center Wavelength 中心波长

nm

ITU Grid (C and L Bands)

Nominal Channel Spacing 标称通带间隔

GHz

100

200

Channel Passband 透射通道带宽

nm

λITU ± 0.11

λITU ± 0.25

Center Wavelength Accuracy 中心波长精度

nm

±0.05

±0.1

Passband Ripple 通带平坦度

dB

≤ 0.5

Insertion Loss 插入损耗

dB

Transmission:   ≤1.0

Reflection:   ≤0.8

Isolation (adjacent channel) 相邻隔离度

dB

≥ 25

Isolation (non-adjacent channel)

非相邻隔离度

dB

≥ 35

Insertion Loss Temperature Sensitivity

插入损耗灵敏度

dB/℃

≤ 0.008

Wavelength Temperature Shifting

波长温度变化

nm/℃

≤ 0.002

Polarization Dependent Loss

偏振相关损耗

dB

≤ 0.1

Polarization Mode Dispersion

偏振模式色散

ps

≤ 0.1

Return Loss 回波损耗

dB

≤ 45

Directivity 方向性

dB

≤ 55

Input Optical Power 最大输入光功率

mW

≤ 500

Operating Temperature 工作温度

-5 to 75

Storage Temperature 储存温度

-40 to 85

Dimension 尺寸

mm

Φ5.5x35

注:上述参数不含连接器

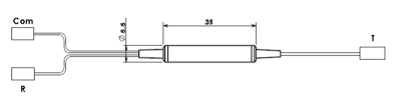

尺寸

            (Φ5.5×35 mm)
